堿性鍍鋅種類：氰化物鍍鋅，堿性無氰鍍鋅
氰化物鍍鋅國內(nèi)發(fā)展歷程1950~至今；氰化物鍍鋅：高、中、低氰化物鍍鋅，早期的工藝以高氰化物鍍鋅；由于氰化鈉有劇毒性，同時(shí)氰離子具有非常強(qiáng)的絡(luò)合能力；在后續(xù)的廢水處理中比較困難，隨著技術(shù)的進(jìn)步，堿性無氰鍍鋅的發(fā)展，氰化物鍍鋅逐步向低氰化物鍍鋅和無氰堿性方向發(fā)展。
隨著電鍍添加劑的進(jìn)步，以及環(huán)保要求的嚴(yán)苛；氰化物鍍鋅已經(jīng)基本被其他鍍鋅逐漸取代

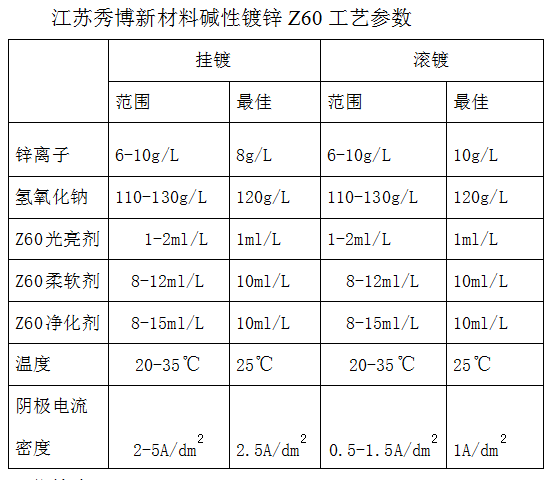

堿性無氰鍍鋅國內(nèi)發(fā)展歷程；1990~至今；由于氰化物鍍鋅和酸性鍍鋅工藝的固有缺陷；堿性無氰鍍鋅工藝最近二十年得到了長足的發(fā)展，在均鍍能力，深鍍能力，光澤度等方面取得了突變性的進(jìn)步。比如江蘇秀博新材料有限公司開發(fā)的Z60堿性無氰鍍鋅系列，具有優(yōu)秀的均鍍能力；鋅離子8g/L,溫度28℃,2A*15min;使用20cm哈氏片，電流高低區(qū)膜厚之比介于2；1與3；1；接近國外同類的添加劑的水平；同時(shí)該體系的添加劑也具有優(yōu)秀的深鍍能力，對(duì)深孔件內(nèi)孔也可以獲得光亮的鍍層

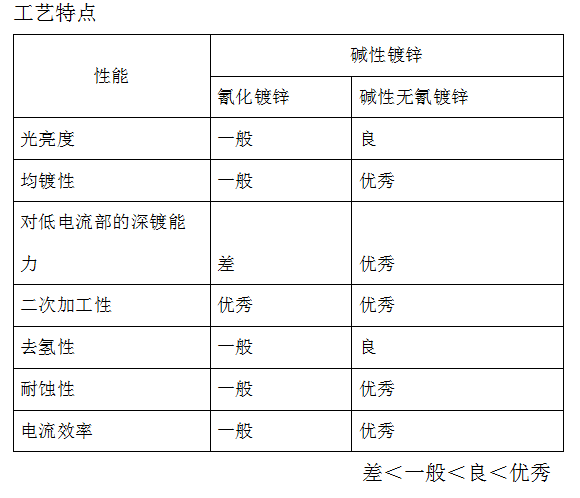

堿性鍍鋅滾鍍工藝適合螺絲，螺母緊固件、深孔件，堿性鍍鋅掛鍍工藝適合于切削件等對(duì)外觀和耐蝕性較高要求的工件。

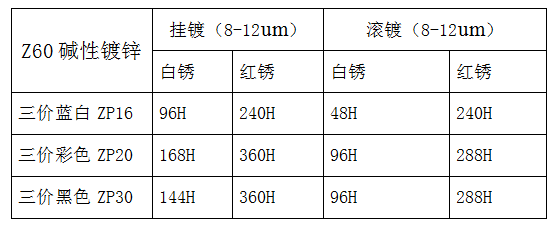

Z60工藝結(jié)合合適的后處理工藝，可以達(dá)到很好的防護(hù)效果，具體數(shù)據(jù)見下圖。
